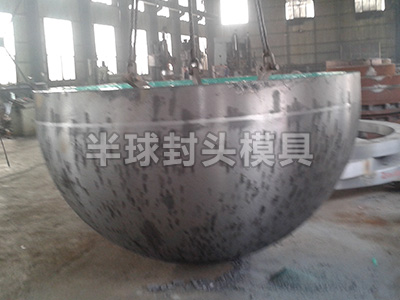

一般來講，旋壓封頭模具工藝規(guī)程包括沖壓成形、脫模、坡口加工、封頭整形以及熱處理這幾個(gè)方面，下面封頭模具加工廠家就對(duì)這幾部分分別進(jìn)行介紹，以便讀者能夠更好地進(jìn)行了解。

　　1.沖壓成形

　　(1)不銹鋼封頭進(jìn)行熱壓時(shí)，應(yīng)將上下胎模進(jìn)行預(yù)熱，預(yù)熱溫度應(yīng)在150℃以上。

　　(2)毛坯鋼板出爐后，應(yīng)立即放到胎膜上，同時(shí)還要清理毛坯上的氧化皮和雜物，并迅速校正，以保證沖壓時(shí)溫度不低于終壓溫度。

　　(3)對(duì)于薄壁封頭，為了避免出現(xiàn)鼓包皺褶等現(xiàn)象，可采用兩次成形法。di一次沖壓應(yīng)采用比上沖模直徑小200mm左右的下拉環(huán)，將毛坯沖壓成碟形；第二次沖壓則采用與封頭規(guī)格相配合的上下模具，之后在沖壓成型工。

　　(4)對(duì)旋壓封頭模具進(jìn)行壓制時(shí)，速度應(yīng)與厚度相適應(yīng)，以免造成封頭減薄量過大或終壓溫度過低。

　　2.脫模

　　(1)在旋壓封頭模具下部應(yīng)墊上緩沖物，以免碰壞封頭。

　　(2)使用專用卡環(huán)，擋住封頭邊緣，當(dāng)上模提升時(shí)，封頭脫落。

　　(3)封頭脫模后，需冷至550℃以下時(shí)才能吊運(yùn)，以防封頭發(fā)生變形。如果封頭有試板，則應(yīng)把試板放入封頭內(nèi)，一起進(jìn)行冷卻。

　　(4)熱壓成形封頭的始?jí)簻囟群徒K壓溫度應(yīng)采用熱電偶溫度計(jì)或其它方法進(jìn)行測量，并做好記錄。

　　3.坡口加工

　　旋壓封頭模具的坡口可選用機(jī)加工和熱切割加工兩種方法，坡口型式應(yīng)嚴(yán)格按照工藝文件要求進(jìn)行。

　　綜上所述是封頭模具加工廠家分享旋壓封頭模具的主要生產(chǎn)流程，需要可以幫助到大家。
